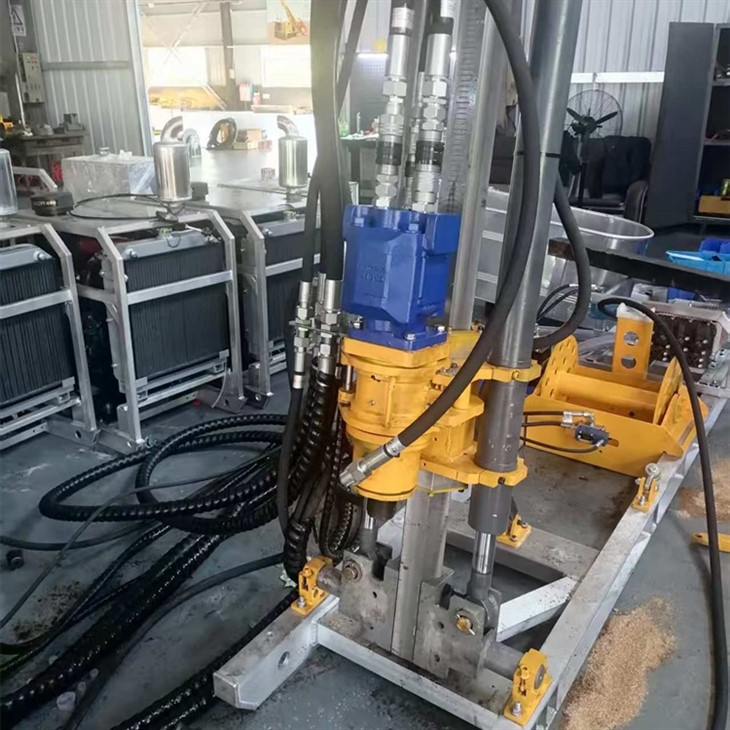

P5 -serien Hydraulic Portable Core Drill Rig er en kompakt kjerneborrigg utviklet av Asdrill spesifikt for feltoperasjoner i trange, ikke -kraftige steder og mobile miljøer. Den bruker en hydraulisk kraftenhet og en delt mainframe -design, utstyrt med et integrert kontrollpanel som integrerer boring, fôring og løftefunksjoner. Denne strømlinjeformede operasjonen adresserer sømløstTransportvansker, begrenset plass og kompleks drift av tradisjonelle store borerigger.
P5 -serien bærbar borerigg brukes omfattende i mineralutforskning, infrastrukturkonstruksjon (inkludert jernbane-, vei- og broprosjekter), hydrauliske og vannkraftprosjekter, tunnelutforskning og geologiske undersøkelser. Designet gjør det spesielt effektivt i utfordrende geografiske miljøer som fjellregioner, skoger og platåer. P5 -serien er den ideelle løsningen for små - skalaprosjekter, foreløpige undersøkelser og prosjekter med stramme tidsfrister.
Grønn utforskning
Trygt og pålitelig
Avansert teknologi
Effektiv, praktisk og økonomisk
Hoved tekniske funksjoner
P5 Portable Drill -rigg kombinerer fordelene ved tradisjonelle hydrauliske borerigger med de fra andre lette borerigger på markedet, og tilbyr modulær portabilitet, samtidig som den gir høy moment og kraftig uttrekkskraft.
Den øverste drivenheten har en kontinuerlig variabel hastighetsstasjon, som kombinerer to mekaniske tannhjul med hydraulisk trinnløs hastighetsregulering. Ved hjelp av en enkelt variabel hastighetsmotor oppnår den et bredt dreiemomentområde. Dette muliggjør uendelig variabel koordinering mellom boremoment og hastighet mens du bruker den maksimale kraften til dieselmotoren, og tilpasser seg forskjellige dannelsesborekrav.
Det hydrauliske systemet bruker et høyt - trykksystem, og øker borekapasiteten innenfor den samme mekaniske strukturen. Videre reduserer dens effektive drift betydelig drivstofforbruk sammenlignet med konkurrerende utstyr.
Den hydrauliske direkte - Drive Mud Pump har kontinuerlig variabel pumpekapasitet og kan håndtere faste stoffer - fases gjørme.
Tekniske parametere
| Modell | P5 | P6 | P8 | |
| Boredybde | BTW borestang (m) | 500 | 800 | 1000 |
| NTW borestang (m) | 400 | 600 | 800 | |
| HTW borestang (m) | 200 | 400 | 600 | |
| Motor | Dieselmotormodell | Kubota V1505-T turboladet | Kubota V1505-T turboladet | Kubota V1505-T turboladet |
| Power/Speed (KW/RPM) | 33/3000 | 33/3000 | 33/3000 | |
| Antall dieselmotorer | 2 | 3 | 4 | |
| Total kraft (KW) | 32*2=66 | 33*3=99 | 33*4=132 | |
| Krafthode | Struktur | Toppstasjon | Toppstasjon | Toppstasjon |
| Speed Range (R/Min) | 0~1300 | 0~1300 | 0~1300 | |
| Maks. Dreiemoment (nm) | 780 | 1070 | 1430 | |
| Fôrsystem | Maks. Løftstyrke (KN) | 120 | 160 | 160 |
| Maks. Feed Force (KN) | 60 | 80 | 80 | |
| Power Head Stroke (M) | 1.8 | 1.8 | 1.8 | |
| Borevinkel (grad) | 45~90 | 45~90 | 45~90 | |
| Hydraulisk system | Systemtype | Åpne | Åpne | Åpne |
| Rated Pressure (MPA) | 20 | 25 | 25 | |
| Gjørmepumpe | Modell | BW100/6 | BW100/6 | BW100/6 |
| Maks. Strømningshastighet (l/min) | 100 | 100 | 100 | |
| Maks. Trykk (MPA) | 6 | 6 | 6 | |
| Tauvinsj | Maks. Enkelt taueløft (KN) | 10 | 10 | 10 |
| Wire tau dia. (mm) | 6 | 6 | 6 | |
| Klemme | Klemområde (MM) | PQ/HTW/NTW/BTW | PQ/HTW/NTW/BTW | PQ/HTW/NTW/BTW |
| Gjennom hull dia. (mm) | 134 | 134 | 134 | |
